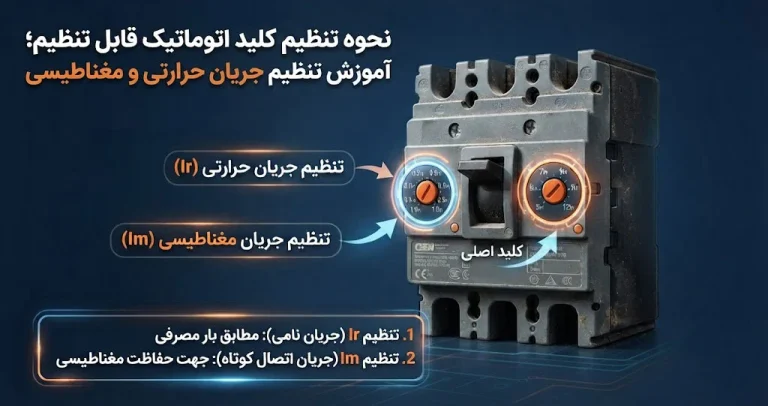

نحوه تنظیم کلید اتوماتیک قابل تنظیم؛ آموزش تنظیم جریان حرارتی و مغناطیسی

درک و تنظیم صحیح کلیدهای اتوماتیک قابل تنظیم، نه تنها از آسیب های جدی به تجهیزات جلوگیری می کند، بلکه امنیت پرسنل و پایداری شبکه برق را نیز تضمین می نماید.

تنظیم کلید اتوماتیک قابل تنظیم شامل تعیین دقیق جریان های حرارتی (اضافه بار) و مغناطیسی (اتصال کوتاه) بر اساس مشخصات بار و کابل است تا حفاظت بهینه و جلوگیری از تریپ های ناخواسته فراهم شود.

• تنظیم صحیح کلید اتوماتیک برای حفاظت از تجهیزات و کابل ها ضروری است.   • پارامترهای اصلی شامل In, Ir, Isd و Ii هستند.   • تنظیم Ir باید با جریان بار و ظرفیت کابل متناسب باشد.   • حفاظت های Isd و Ii برای مقابله با اتصال کوتاه حیاتی اند.   • دانش فنی و دقت در هر مرحله تنظیم، از بروز حوادث جلوگیری می کند.

⚙️ پارامترهای کلیدی در تنظیم کلید اتوماتیک (MCCB)

قبل از ورود به جزئیات نحوه تنظیم، درک عمیق پارامترهای اصلی که بر روی یک کلید اتوماتیک کمپکت (MCCB) قابل تنظیم هستند، ضروری است. این پارامترها، اساس تمامی محاسبات و تصمیم گیری ها برای حفاظت صحیح مدار را تشکیل می دهند.

درک جریان نامی (In) و جریان تنظیمی اضافه بار (Ir)

جریان نامی (In): این مقدار، حداکثر جریانی است که کلید اتوماتیک می تواند به طور دائم و بدون آسیب دیدن، از خود عبور دهد. In یک مقدار ثابت است که توسط سازنده روی پلاک کلید حک می شود و قابل تغییر نیست. تمامی تنظیمات دیگر (Ir، Isd، Ii) بر اساس این مقدار مرجع کالیبره می شوند. انتخاب کلیدی با In مناسب، اولین گام در طراحی یک سیستم حفاظتی کارآمد است. به عنوان مثال، یک کلید با In = 250A برای مداری طراحی شده که حداکثر جریان آن 250 آمپر است.

جریان تنظیمی اضافه بار (Ir): در مدارهایی که نیاز به کنترل دقیق حفاظت در برابر اضافه بار دارند، استفاده از کلید اتوماتیک قابل تنظیم حرارتی امکان تعیین سطح عملکرد حفاظت متناسب با جریان واقعی بار را فراهم می کند. Ir جریانی را مشخص می کند که کلید از آن به بعد، آن را به عنوان «اضافه بار» شناسایی کرده و پس از یک تأخیر زمانی مشخص، که متناسب با میزان اضافه بار است، مدار را قطع می کند. این تأخیر زمانی به بارهای دارای جریان هجومی، مانند موتورها در لحظه استارت، اجازه می دهد بدون قطع شدن بی مورد، کار خود را آغاز کنند. Ir معمولاً به صورت ضریبی از جریان نامی (In) تنظیم می شود. به عنوان مثال، اگر یک کلید 250 آمپری داشته باشیم و مقدار ضریب Ir را روی 0.8 قرار دهیم، حفاظت اضافه بار روی 200 آمپر تنظیم می شود. این تنظیم برای حفاظت از کابل ها و تجهیزات در برابر گرمای بیش از حد ناشی از اضافه بار بسیار حیاتی است.

📘 حفاظت اتصال کوتاه با تأخیر (Isd) و آنی (Ii)

حفاظت اتصال کوتاه با تأخیر زمانی (Isd یا Short-Time Delay):این تنظیم، برای ایجاد هماهنگی (Coordination) بین کلیدهای بالا دستی و پایین دستی در یک شبکه الکتریکی استفاده می شود. هدف Isd این است که در صورت بروز اتصال کوتاه در بخش های پایین دست مدار، کلید پایین دستی فرصت پیدا کند تا خطا را برطرف کند و از قطعی کل شبکه توسط کلید بالادستی جلوگیری شود. Isd نیز به صورت ضریبی از Ir یا In (بسته به مدل کلید و نوع واحد تریپ) تنظیم می شود. تنظیم صحیح Isd می تواند پایداری شبکه را به طرز چشمگیری افزایش دهد.

حفاظت آنی (Ii یا Instantaneous):این بخش از حفاظت برای قطع فوری مدار در هنگام وقوع اتصال کوتاه بسیار شدید طراحی شده است. Ii هیچ تأخیر عمدی ندارد و به محض رسیدن جریان به مقدار تنظیم شده، کلید بدون فوت وقت عمل می کند. این حفاظت برای جلوگیری از آسیب های بزرگ و گسترده به تجهیزات در اثر جریان های بسیار بالا در زمان اتصال کوتاه (مانند اتصال مستقیم فاز به نول) حیاتی است. این پارامتر معمولاً به صورت ضریبی از In تنظیم می شود و مقدار آن باید به اندازه ای بالا باشد که جریان های هجومی عادی (مانند جریان راه اندازی موتورها) باعث عملکرد آن نشوند، اما به اندازه ای پایین باشد که در برابر اتصال کوتاه واقعی، واکنش سریع نشان دهد.

⚖️ تفاوت کلید اتوماتیک فیکس و قابل تنظیم

شناخت تفاوت بین کلیدهای اتوماتیک فیکس (غیر قابل تنظیم) و قابل تنظیم، اولین قدم در انتخاب و بهینه سازی سیستم حفاظت است. هر دو نوع کارکرد حفاظتی را انجام می دهند، اما در انعطاف پذیری و کاربرد تفاوت های اساسی دارند.

🛠️ مراحل گام به گام تنظیم جریان حرارتی و مغناطیسی

تنظیم دقیق کلید اتوماتیک قابل تنظیم، فرآیندی مهندسی شده است که نیازمند دقت، دانش فنی و رعایت اصول ایمنی است. در ادامه به صورت گام به گام به این مراحل می پردازیم.

گام اول: محاسبه جریان بار و ضریب اطمینان

اولین و مهم ترین قدم، محاسبه دقیق جریان مصرفی بار در حالت عادی (Full Load Current – FLC) است. این مقدار باید بر اساس مشخصات تجهیزات متصل به مدار، مانند موتورها، هیترها یا بارهای روشنایی، محاسبه شود. برای موتورها، علاوه بر FLC، باید جریان راه اندازی (Starting Current) که معمولاً چندین برابر FLC است، نیز در نظر گرفته شود. همچنین، ضریب اطمینان (Safety Factor) را باید لحاظ کرد. معمولاً Ir را حدود 1.15 تا 1.25 برابر جریان بار کامل تنظیم می کنند تا از قطعی های ناشی از استارت موتورها یا جریان های هجومی لحظه ای جلوگیری شود. این مقدار به دست آمده هرگز نباید از ظرفیت آمپری کابل های مدار بیشتر باشد؛ حفاظت کلید در واقع حفاظت از کابل در برابر گرمای بیش از حد و آسیب است.

«تجربه نشان داده که نادیده گرفتن جریان راه اندازی موتورها، یکی از شایع ترین دلایل تریپ های بی مورد کلید اتوماتیک است که به خصوص در ساعات پرفشار کاری، می تواند موجب اختلال جدی در تولید شود.»

— مهندس احمدی، مدیر فنی یک کارخانه فولاد

📘 گام دوم: تنظیم دقیق Ir بر اساس آمپر مصرفی

پس از محاسبه جریان بار و اعمال ضریب اطمینان، نوبت به تنظیم Ir می رسد. این تنظیم معمولاً با یک ولوم یا سوئیچ چرخشی بر روی واحد تریپ کلید انجام می شود. مقدار Ir به صورت ضریبی از In (جریان نامی کلید) نمایش داده می شود. باید ضریب مورد نیاز را محاسبه کرده و درجه تنظیمی Ir را روی آن عدد قرار دهید. برای مثال، اگر یک کلید 250 آمپری (In = 250A) دارید و بار شما در حالت عادی 180A مصرف می کند و ضریب اطمینان 1.2 را در نظر می گیرید، Ir مطلوب شما 180A 1.2 = 216A خواهد بود. حال باید این 216A را به In تقسیم کنید: 216 / 250 = 0.864. نزدیک ترین عدد روی درجه تنظیم Ir را انتخاب کنید (مثلاً 0.9). در این حالت Ir = 0.9 250 = 225A خواهد بود. این تنظیم باید با دقت بالا انجام شود تا از یک سو، حفاظت کافی فراهم شود و از سوی دیگر، از قطعی های ناخواسته جلوگیری گردد.

🏷️ گام سوم: تنظیم حفاظت های اتصال کوتاه (Isd و Ii)

این بخش از تنظیمات کلید اتوماتیک پیچیده تر بوده و نیازمند دانش عمیق تری از مشخصات شبکه و بار است. تنظیم Isd (حفاظت اتصال کوتاه با تأخیر زمانی) در کلیدهای با واحدهای تریپ الکترونیکی امکان پذیر است. مقدار Isd باید بالاتر از جریان راه اندازی بزرگترین موتور در شبکه تنظیم شود تا از تریپ بی مورد جلوگیری شود. معمولاً Isd بین 2 تا 5 برابر Ir تنظیم می شود و تأخیر زمانی آن نیز قابل تنظیم است. تنظیم Ii (حفاظت آنی) برای قطع فوری مدار در برابر اتصال کوتاه بسیار شدید است. مقدار آن باید به اندازه ای بالا باشد که جریان های هجومی عادی باعث عملکرد آن نشوند، اما به اندازه ای پایین باشد که در برابر اتصال کوتاه واقعی، واکنش سریع نشان دهد. معمولاً Ii بین 5 تا 10 برابر In تنظیم می شود. برای بارهای موتوری، این مقدار بالاتر و برای بارهای روشنایی، پایین تر است. پس از انجام تنظیمات، همیشه درپوش شفاف محافظ روی درجه های تنظیمی را ببندید تا از تغییرات تصادفی یا دستکاری افراد غیرمجاز جلوگیری شود.

⚠️ نکات ایمنی و اشتباهات رایج در تنظیمات

تنظیم کلید اتوماتیک یک کار تخصصی است و هرگونه اشتباه می تواند عواقب جبران ناپذیری داشته باشد. رعایت نکات ایمنی و آگاهی از اشتباهات رایج، ضامن سلامت سیستم و پرسنل است.

هرگز تنظیمات کلید اتوماتیک را بدون دانش کافی و محاسبات دقیق تغییر ندهید. تنظیمات بیش از حد بالا، به معنای عدم حفاظت و احتمال آسیب جدی به کابل ها و تجهیزات است؛ و تنظیمات بیش از حد پایین، منجر به قطعی های مکرر و بی مورد می شود.

برای اطمینان از صحت تنظیمات، استفاده از نرم افزارهای شبیه سازی و مطالعات هماهنگی حفاظتی (Coordination Study) به خصوص در پروژه های بزرگ و پیچیده، به شدت توصیه می شود. این مطالعات به شما کمک می کنند تا منحنی های مشخصه کلیدها را با یکدیگر و با مشخصات کابل ها تطبیق دهید.

✅ چک لیست نهایی پس از انجام تنظیمات

پس از اعمال تنظیمات در کلید اتوماتیک، انجام یک سری اقدامات کنترلی برای اطمینان از صحت و عملکرد صحیح سیستم ضروری است.

✅ بررسی مجدد محاسبات:تمامی محاسبات مربوط به FLC، Ir، Isd و Ii را یک بار دیگر مرور کنید تا از عدم وجود اشتباهات انسانی اطمینان حاصل کنید.

✅ تطابق با استانداردها:مطمئن شوید که تنظیمات انجام شده با استانداردهای ملی و بین المللی (مانند IEC 60947-2) و همچنین توصیه های سازنده کلید (مانند اشنایدر الکتریک) مطابقت دارد.

✅ اعتبارسنجی با تست:در صورت امکان، با استفاده از دستگاه های تست تخصصی، عملکرد کلید در برابر اضافه بار و اتصال کوتاه را در مقادیر تنظیم شده، اعتبارسنجی کنید. این کار به خصوص برای کلیدهای حیاتی در سیستم های بزرگ توصیه می شود.

✅ بررسی هماهنگی حفاظتی:اگر کلید بخشی از یک سیستم حفاظتی بزرگتر است، اطمینان حاصل کنید که هماهنگی بین کلیدهای بالادستی و پایین دستی به درستی برقرار شده و کلید مناسب در زمان مناسب تریپ می کند.

✅ مستندسازی کامل:تمامی تنظیمات انجام شده، تاریخ تنظیم، نام مسئول تنظیم و هرگونه ملاحظات خاص را به دقت مستندسازی کنید. این مستندات برای نگهداری های آتی و عیب یابی ها بسیار ارزشمند خواهند بود.

✅ آموزش پرسنل: پرسنل عملیاتی و نگهداری را در مورد تنظیمات و دلایل آن توجیه کنید تا از دستکاری های ناخواسته جلوگیری شود.

❓ سوالات متداول

در این بخش به برخی از پرسش های پرتکرار در خصوص تنظیمات کلید اتوماتیک پاسخ می دهیم.

❓ تفاوت اصلی واحد تریپ حرارتی-مغناطیسی با واحد میکرولوجیک در چیست؟

واحدهای تریپ حرارتی-مغناطیسی (Thermal-Magnetic) بر اساس اصول فیزیکی، یعنی بی متال برای حفاظت حرارتی و سیم پیچ برای حفاظت مغناطیسی، عمل می کنند. در انتخاب تجهیزات حفاظتی برای مدارهایی که به تنظیم جریان اضافه بار و حفاظت اتصال کوتاه نیاز دارند، کلید اتوماتیک قابل تنظیم حرارتی- مغناطیسی می تواند گزینه ای مناسب باشد، زیرا هر دو مکانیزم حفاظتی را در یک کلید ترکیب می کند. این نوع کلیدها معمولاً تنظیمات محدودتری نسبت به واحدهای الکترونیکی دارند. در مقابل، واحدهای میکرولوجیک (Micrologic) الکترونیکی هستند و امکان تنظیمات دقیق تر و گسترده تری، مانند انتخاب منحنی های حفاظتی مختلف، قابلیت ارتباط با سیستم های کنترل و مانیتورینگ و تشخیص خطای زمین را فراهم می کنند.

❓ اگر تنظیمات جریان کلید را بیشتر از جریان نامی کابل قرار دهیم، چه خطراتی سیستم را تهدید می کند؟

این یک اشتباه بسیار خطرناک است. در این حالت، کابل قبل از اینکه کلید بتواند مدار را قطع کند، دچار گرمای بیش از حد، ذوب شدن عایق، اتصال کوتاه داخلی و حتی آتش سوزی خواهد شد. هدف اصلی کلید اتوماتیک، حفاظت از کابل ها و تجهیزات است و تنظیمات آن باید همواره کمتر یا مساوی با ظرفیت مجاز کابل باشد.

❓ چگونه می توان از تریپ های کاذب کلید اتوماتیک در لحظه استارت موتور جلوگیری کرد؟

برای جلوگیری از تریپ های کاذب در لحظه استارت موتور، باید تنظیمات حفاظت اتصال کوتاه با تأخیر (Isd) را به درستی انجام داد. مقدار Isd باید بالاتر از جریان راه اندازی موتور تنظیم شود و تأخیر زمانی مناسب نیز اعمال گردد. این کار به موتور فرصت می دهد تا فاز راه اندازی را با جریان بالا طی کند، بدون اینکه کلید به اشتباه آن را اتصال کوتاه تشخیص دهد.

❓ آیا تغییر تنظیمات Ir روی قدرت قطع (Icu) کلید تأثیر می گذارد؟

خیر، تغییر تنظیمات Ir (جریان تنظیمی اضافه بار) بر روی قدرت قطع نهایی (Icu) کلید تأثیری ندارد. Icu حداکثر جریان اتصال کوتاهی است که کلید می تواند بدون آسیب دیدن دائمی، آن را قطع کند و یک مشخصه ثابت مکانیکی و الکتریکی کلید است که توسط سازنده تعیین می شود و قابل تنظیم نیست. تنظیمات Ir فقط بر روی نقطه عملکرد حفاظت اضافه بار تأثیر می گذارد.

❓ در چه شرایطی استفاده از کلیدهای فیکس به جای کلیدهای قابل تنظیم توصیه می شود؟

کلیدهای فیکس برای بارهای ساده و ثابت که جریان مصرفی آنها تغییرات چندانی ندارد (مانند مدارهای روشنایی، پریزهای عمومی یا بارهای با مشخصات کاملاً مشخص و بدون جریان هجومی) مناسب تر هستند. هزینه کمتر، سادگی در انتخاب و عدم نیاز به تنظیمات پیچیده از مزایای آنها در این کاربردها است.

📌 جمع بندی

تنظیم دقیق کلید اتوماتیک قابل تنظیم، فراتر از یک وظیفه فنی صرف، یک ضرورت حیاتی برای تضمین ایمنی، پایداری و کارایی سیستم های الکتریکی است. با درک صحیح پارامترهایی نظیر In، Ir، Isd و Ii و پیروی از مراحل گام به گام تنظیم، می توان از بروز حوادث ناگوار، آسیب های پرهزینه به تجهیزات و قطعی های ناخواسته جلوگیری کرد. همواره به یاد داشته باشید که رعایت نکات ایمنی، انجام محاسبات دقیق و مستندسازی کامل، ارکان اصلی یک سیستم حفاظتی قابل اعتماد و بهینه هستند.
