نصب کولر گازی گرین: راهنمای گام به گام برای نصب صحیح

نصب صحیح کولر گازی گرین برای عملکرد بهینه، افزایش طول عمر و کاهش مصرف انرژی دستگاه ضروری است. این فرآیند نیازمند دقت فنی و رعایت استانداردهای مشخصی است.

کولر گازی اسپلیت، به عنوان یکی از رایج ترین و کارآمدترین سیستم های تهویه مطبوع، نقش حیاتی در ایجاد آسایش حرارتی در فضاهای مسکونی و تجاری ایفا می کند. برند گرین نیز با ارائه مدل های متنوع و باکیفیت، جایگاه قابل قبولی در بازار ایران به دست آورده است. با این حال، کارایی و دوام این دستگاه ها به طور مستقیم به کیفیت نصب آن ها وابسته است. نصب غیراصولی نه تنها می تواند به دستگاه آسیب برساند و گارانتی آن را باطل کند، بلکه منجر به اتلاف انرژی و کاهش چشمگیر بازدهی سرمایش یا گرمایش خواهد شد. این مقاله، به منظور ارائه یک راهنمای جامع و تخصصی، تمامی مراحل نصب کولر گازی گرین را از آماده سازی اولیه تا راه اندازی و نگهداری، به صورت گام به گام تشریح می کند. هدف از این راهنما، توانمندسازی کاربران، تکنسین های تازه کار و حتی ناظران فنی برای درک عمیق فرآیند نصب و اطمینان از اجرای صحیح آن مطابق با اصول مهندسی و ایمنی است.

چرا نصب صحیح کولر گازی گرین حیاتی است؟ (اهمیت و پیامدها)

نصب صحیح کولر گازی گرین، تنها به معنای قرار دادن دستگاه در جای خود نیست، بلکه فرآیندی است که کیفیت عملکرد، طول عمر و ایمنی سیستم را تضمین می کند. نادیده گرفتن جزئیات فنی در هنگام نصب می تواند پیامدهای جبران ناپذیری به دنبال داشته باشد که در نهایت هزینه های زیادی را به مالک دستگاه تحمیل خواهد کرد.

افزایش بازدهی و کاهش مصرف انرژی

یکی از مهم ترین دلایل برای نصب دقیق و اصولی کولر گازی گرین، بهینه سازی بازدهی انرژی آن است. هرگونه نقص در عایق بندی لوله ها، وکیوم ناکافی سیستم یا انتخاب نامناسب محل نصب، می تواند به اتلاف انرژی منجر شود. زمانی که سیستم به درستی نصب شود، مبرد (گاز خنک کننده) می تواند به صورت کارآمد در مدار گردش کند و تبادل حرارت به بهترین شکل ممکن انجام پذیرد. این امر به معنای دستیابی به دمای مطلوب با کمترین میزان مصرف برق است. در مقابل، نصب غیراصولی باعث می شود کمپرسور برای جبران افت راندمان، مدت زمان بیشتری کار کند و این چرخه کاری طولانی تر، افزایش قابل توجه قبض برق را در پی خواهد داشت.

تضمین طول عمر و جلوگیری از خرابی کمپرسور

قلب تپنده هر کولر گازی، کمپرسور آن است. رطوبت و هوای موجود در سیستم مبرد، دو عامل اصلی آسیب رسان به کمپرسور هستند. در صورت وکیوم ناکافی یا وجود نشتی در اتصالات، هوا و رطوبت به داخل سیستم نفوذ کرده و با روغن کمپرسور واکنش شیمیایی می دهند. این واکنش منجر به تولید اسید شده که به مرور زمان قطعات داخلی کمپرسور را تخریب می کند و در نهایت منجر به سوختن یا قفل شدن آن می شود. همچنین، عدم رعایت فواصل استاندارد لوله کشی و اختلاف ارتفاع، می تواند باعث بازگشت نامناسب روغن به کمپرسور شده و عمر مفید آن را به شدت کاهش دهد. نصب صحیح کولر گازی گرین، با حذف کامل رطوبت و هوا و تضمین گردش صحیح مبرد و روغن، طول عمر کمپرسور و در نتیجه کل دستگاه را به طور چشمگیری افزایش می دهد.

حفظ گارانتی دستگاه

اکثر تولیدکنندگان کولر گازی، از جمله برند گرین، شرط اعتبار گارانتی دستگاه را نصب توسط نصاب مجاز یا رعایت دقیق استانداردهای نصب ذکر می کنند. هرگونه نقص یا خطای ناشی از نصب غیراصولی، می تواند منجر به ابطال گارانتی شود. در چنین شرایطی، حتی اگر دستگاه در دوره گارانتی دچار مشکل شود، هزینه های تعمیر یا تعویض آن بر عهده مالک خواهد بود. بنابراین، سرمایه گذاری در یک نصب حرفه ای، در واقع سرمایه گذاری بر روی آرامش خاطر و پشتیبانی بلندمدت از محصول است.

ایمنی جانی و مالی

مسائل ایمنی از اهمیت بالایی برخوردارند. سیم کشی نادرست، عدم اتصال صحیح ارت، یا انتخاب کابل های برق نامناسب می تواند خطر برق گرفتگی، آتش سوزی و آسیب به سایر تجهیزات برقی ساختمان را به همراه داشته باشد. نشت گاز مبرد نیز علاوه بر کاهش راندمان، در مقادیر زیاد می تواند خطرات زیست محیطی و حتی جانی (در فضاهای بسته) به دنبال داشته باشد. همچنین، نصب نامناسب یونیت خارجی بر روی پایه های غیرمستحکم می تواند منجر به سقوط آن و ایجاد خسارات مالی و جانی شود. نصب تخصصی کولر گازی گرین، با رعایت تمامی پروتکل های ایمنی، از بروز چنین حوادثی جلوگیری کرده و آسایش خاطر را برای ساکنان فراهم می آورد.

قبل از شروع نصب کولر گازی گرین: آماده سازی و ابزار مورد نیاز

پیش از آغاز هرگونه عملیات نصب کولر گازی گرین، یک مرحله حیاتی وجود دارد که شامل آماده سازی دقیق و گردآوری تمامی ابزار و تجهیزات مورد نیاز است. این مرحله، سنگ بنای یک نصب موفق و بدون دردسر را تشکیل می دهد و از بروز توقف های ناخواسته یا خطاهای فنی در حین کار جلوگیری می کند.

بررسی مدل دستگاه و مطالعه دفترچه راهنما

هر مدل کولر گازی گرین، ممکن است ویژگی ها و نیازمندی های خاص خود را برای نصب داشته باشد. مطالعه دقیق دفترچه راهنمای ارائه شده توسط شرکت سازنده، اولین و مهم ترین گام است. این دفترچه حاوی اطلاعات ارزشمندی در مورد ظرفیت دستگاه، نوع مبرد، حداکثر طول و ارتفاع مجاز لوله کشی، نقشه سیم کشی، فواصل استاندارد نصب و نکات ایمنی مختص آن مدل است. نادیده گرفتن این دستورالعمل ها می تواند منجر به نصب نادرست و کاهش کارایی دستگاه شود. همچنین، کاتالوگ های رسمی گرین می توانند جزئیات فنی دقیق تری را ارائه دهند که برای نصابان حرفه ای بسیار مفید است.

لیست کامل ابزار و تجهیزات تخصصی نصب کولر گازی

نصب کولر گازی یک فرآیند تخصصی است که به مجموعه گسترده ای از ابزارها نیاز دارد. تهیه این ابزارها قبل از شروع کار، از اتلاف وقت و انرژی جلوگیری می کند.

ابزار اصلی

• دریل چکشی: برای سوراخ کاری در دیوارها و بتن جهت عبور لوله ها و نصب براکت ها.
• گردبر: برای ایجاد سوراخ های دایره ای تمیز و استاندارد در دیوار برای عبور لوله کشی.
• تراز لیزری/حبابی: برای اطمینان از نصب کاملاً تراز یونیت های داخلی و خارجی.
• متر: برای اندازه گیری دقیق فواصل، طول لوله ها و مکان یابی.
• لوله بر مسی: برای برش دقیق لوله های مسی بدون آسیب رساندن به ساختار آن ها.
• پرچ کن (Flaring Tool): برای ایجاد شیپوری دقیق و استاندارد در سر لوله های مسی جهت اتصال محکم و بدون نشتی.
• خم کن لوله: برای خم کردن لوله های مسی بدون لهیدگی و کاهش قطر داخلی.
• پمپ وکیوم: برای تخلیه کامل هوا و رطوبت از سیستم مبرد، که برای سلامت کمپرسور حیاتی است.
• گیج مانوفولد: برای اندازه گیری فشار گاز مبرد در سیستم و نظارت بر فرآیند وکیوم و شارژ گاز.
• آچار فرانسه و آچار آلن: برای سفت کردن اتصالات و مهره های مختلف.
• مولتی متر: برای تست اتصالات برقی، اندازه گیری ولتاژ و آمپر.
• پمپ درین (در صورت نیاز): برای دفع آب تقطیر در مواقعی که امکان شیب بندی طبیعی وجود ندارد.

لوازم جانبی مصرفی

• پیچ و رولپلاک مناسب: با توجه به نوع دیوار (بتنی، آجری، گچی) برای استحکام نصب.
• عایق لوله مسی: برای جلوگیری از اتلاف حرارت و تشکیل شبنم (کندانساسیون) روی لوله ها.
• چسب مخصوص عایق: برای محکم کردن و آب بندی عایق ها.
• کابل برق استاندارد: با سطح مقطع مناسب برای تأمین جریان مورد نیاز دستگاه.
• لوله درین: برای هدایت آب تقطیر از یونیت داخلی.
• بست کابل: برای منظم کردن و محکم کردن کابل ها.
• گچ یا فوم درزگیر: برای آب بندی سوراخ های عبور لوله در دیوار.

تجهیزات ایمنی فردی

ایمنی در هنگام نصب، به ویژه در ارتفاع یا هنگام کار با برق و مبرد، از اهمیت ویژه ای برخوردار است.

• عینک محافظ: برای محافظت چشم ها از ذرات گرد و غبار یا پاشش مواد.
• دستکش کار: برای محافظت دست ها در برابر آسیب های فیزیکی و سوختگی.
• ماسک تنفسی (برای کار با مبرد): در صورت بروز نشت مبرد، برای جلوگیری از استنشاق آن.
• کفش ایمنی: برای محافظت پاها در برابر سقوط اجسام یا برق گرفتگی.

بازرسی اولیه پکیج و محتویات

پس از تهیه ابزار، قبل از شروع نصب، بسته بندی کولر گازی گرین را با دقت باز کرده و تمامی قطعات موجود در آن را بازرسی کنید. این بازرسی شامل یونیت داخلی، یونیت خارجی، کنترل از راه دور، لوله های مسی موجود در پکیج، کابل های برق و سایر اقلام همراه است. اطمینان حاصل کنید که هیچ یک از قطعات دچار آسیب فیزیکی مانند ضربه، لهیدگی یا خراشیدگی نشده باشند. بررسی کنید که تمامی اقلام ذکر شده در لیست محتویات دفترچه راهنما، در پکیج موجود باشند. این مرحله از بروز مشکلات و نیاز به تعویض قطعات در مراحل بعدی جلوگیری می کند.

گام اول: انتخاب و آماده سازی محل نصب (یونیت داخلی و خارجی)

مهم ترین گام در نصب کولر گازی گرین، انتخاب مکان مناسب برای هر دو یونیت داخلی و خارجی است. این انتخاب نه تنها بر زیبایی فضا، بلکه به طور مستقیم بر بازدهی، طول عمر و مصرف انرژی دستگاه تأثیر می گذارد.

بهترین مکان برای نصب یونیت داخلی (پنل)

یونیت داخلی که وظیفه توزیع هوای مطبوع در فضای مورد نظر را بر عهده دارد، باید در مکانی نصب شود که امکان گردش هوای آزاد و یکنواخت را فراهم کند.

معیارهای انتخاب

• مرکزیت فضا: پنل داخلی باید در مرکزی ترین نقطه ممکن از فضای مورد نظر نصب شود تا هوای سرد یا گرم به طور یکنواخت در تمام جهات توزیع گردد.
• دوری از منابع گرمایی/نور مستقیم: نصب پنل در نزدیکی منابع گرمایی مانند شوفاژ، بخاری، اجاق گاز یا در معرض تابش مستقیم نور خورشید، باعث می شود دستگاه به اشتباه دمای محیط را بالاتر تشخیص دهد و با توان بیشتری کار کند که نتیجه آن افزایش مصرف انرژی است.
• گردش هوای آزاد و یکنواخت: اطمینان حاصل کنید که هیچ مانعی (مانند پرده بلند، کمد یا دیوار جانبی) در مسیر جریان هوا از پنل وجود نداشته باشد تا هوا به راحتی در فضا پخش شود.
• دسترسی آسان برای سرویس: محل نصب باید به گونه ای باشد که تکنسین برای سرویس های دوره ای، تمیز کردن فیلترها و تعمیرات احتمالی، دسترسی راحت داشته باشد.

فواصل استاندارد نصب پنل

رعایت فواصل استاندارد از سقف و دیوارها برای عملکرد بهینه و سرویس پذیری دستگاه حیاتی است. این فواصل تضمین می کنند که هوای کافی به ورودی پنل رسیده و از خروجی آن به درستی پخش شود.

• حداقل فاصله از سقف: توصیه می شود حداقل 30 سانتی متر فاصله بین بالای پنل و سقف در نظر گرفته شود. این فاصله امکان گردش هوای مناسب و مکش هوای گرم از بالای دستگاه را فراهم می کند.
• حداقل فاصله از دیوار کناری: حداقل 15 تا 20 سانتی متر فاصله از دیوارهای جانبی برای اطمینان از تهویه مناسب و دسترسی آسان برای تعمیرات ضروری است.
• حداقل فاصله از کف: معمولاً پنل داخلی در ارتفاعی حدود 1.5 تا 2.2 متر از کف نصب می شود تا هوای مطبوع به بهترین شکل در محیط توزیع شود.

چرا نباید بالای تلویزیون یا وسایل الکترونیکی نصب شود؟

نصب کولر گازی بالای تلویزیون یا سایر وسایل الکترونیکی حساس به چند دلیل توصیه نمی شود:

• خطرات نشتی آب: لوله درین (تخلیه آب) ممکن است دچار گرفتگی یا نشتی شود و آب روی دستگاه های الکترونیکی زیرین بریزد که منجر به آسیب جدی می شود.
• تجمع گرد و غبار: کولر گازی ذرات گرد و غبار را به سمت خود جذب می کند و ممکن است این ذرات روی تلویزیون یا سایر وسایل جمع شوند.
• ارتعاش: یونیت داخلی در حین کار لرزش های جزئی دارد که می تواند بر عملکرد وسایل الکترونیکی زیر آن تأثیر بگذارد.
• دشواری در سرویس: دسترسی به پنل برای تمیز کردن فیلترها یا تعمیرات در صورت قرار گرفتن وسایل حساس زیر آن، دشوارتر خواهد بود.

بهترین مکان برای نصب یونیت خارجی (کندانسور)

یونیت خارجی، وظیفه دفع حرارت از محیط را بر عهده دارد و محل نصب آن باید به گونه ای باشد که به این فرآیند کمک کند.

معیارهای انتخاب

• تهویه عالی: کندانسور برای دفع حرارت نیازمند گردش هوای آزاد و کافی است. از نصب آن در فضاهای بسته یا محصور خودداری کنید.
• دور از تابش مستقیم خورشید: تابش مستقیم نور خورشید باعث افزایش دمای کندانسور و در نتیجه کاهش راندمان دستگاه و افزایش مصرف انرژی می شود. استفاده از سایه بان توصیه می شود.
• دسترسی آسان: برای سرویس، تعمیر و نگهداری دوره ای، نصاب باید به راحتی به یونیت خارجی دسترسی داشته باشد.
• سطح تراز و مستحکم: یونیت خارجی باید روی یک سطح کاملاً تراز و محکم نصب شود تا از لرزش های بیش از حد، صدای ناهنجار و آسیب به کمپرسور جلوگیری شود.
• دوری از گرد و غبار و موانع: نصب در نزدیکی منابع تولید گرد و غبار (مانند کارگاه های چوب بری) یا موانعی که جریان هوا را مسدود می کنند، باعث کاهش کارایی و کثیف شدن سریع کندانسور می شود.

فواصل استاندارد نصب کندانسور

برای اطمینان از تهویه مناسب و عملکرد صحیح یونیت خارجی، رعایت فواصل زیر ضروری است:

• حداقل فاصله از دیوار پشت: 30 تا 50 سانتی متر. این فاصله برای مکش هوای کافی به کندانسور حیاتی است.
• حداقل فاصله از جلو: 70 تا 150 سانتی متر. این فضا برای خروج هوای گرم و دسترسی برای سرویس کاران مورد نیاز است.
• حداقل فاصله از طرفین: 30 سانتی متر از هر طرف.
• حداقل فاصله از بالا: در صورت وجود سقف یا سایه بان، حداقل 50 سانتی متر فاصله توصیه می شود.

نکات نصب در ارتفاع (پشت بام، بالکن) و اهمیت پایه نگهدارنده

در صورت نصب یونیت خارجی در ارتفاع (مانند پشت بام یا بالکن)، استفاده از پایه های نگهدارنده قوی و استاندارد از اهمیت بالایی برخوردار است. این پایه ها باید به گونه ای نصب شوند که وزن دستگاه را به طور کامل تحمل کرده و از هرگونه لرزش و حرکت جلوگیری کنند. استفاده از لرزه گیرهای لاستیکی زیر پایه نیز می تواند به کاهش انتقال لرزش و صدا کمک کند. همچنین، در بالکن ها، اطمینان از وجود کف شور مناسب برای تخلیه آب باران یا برف ضروری است.

محافظت در برابر عوامل جوی

گرچه یونیت خارجی برای کار در شرایط آب و هوایی مختلف طراحی شده است، اما محافظت آن در برابر تابش مستقیم و طولانی مدت خورشید، باران شدید، برف و گرد و غبار می تواند به افزایش طول عمر و حفظ راندمان آن کمک کند. نصب یک سایه بان مناسب یا کاور مخصوص در فصول خاص، می تواند از آسیب پذیری دستگاه در برابر عوامل محیطی بکاهد.

محاسبه طول لوله کشی و اختلاف ارتفاع

طول لوله کشی مسی بین یونیت داخلی و خارجی و همچنین اختلاف ارتفاع بین این دو یونیت، از عوامل بسیار مهمی هستند که بر بازدهی سیستم، نیاز به شارژ گاز تکمیلی و حتی طول عمر کمپرسور تأثیر می گذارند. هر مدل کولر گازی گرین، دارای حداکثر طول و ارتفاع مجاز برای لوله کشی است که در دفترچه راهنمای آن ذکر شده است.

رعایت فواصل استاندارد لوله کشی و اختلاف ارتفاع، به طور مستقیم بر راندمان انتقال حرارت و حفظ سلامت کمپرسور تأثیر می گذارد و هرگونه تخطی از آن، می تواند به کاهش بازدهی و افزایش مصرف انرژی منجر شود.

لوله کشی بیش از حد بلند، باعث افزایش افت فشار مبرد و نیاز به شارژ گاز اضافی می شود که در صورت عدم شارژ دقیق، راندمان سیستم کاهش می یابد. همچنین، اگر اختلاف ارتفاع از حد مجاز بیشتر باشد، ممکن است روغن کمپرسور به درستی به آن باز نگردد و به مرور زمان به کمپرسور آسیب وارد شود. جدول زیر، مقادیر تقریبی حداکثر طول و ارتفاع لوله کشی را برای ظرفیت های مختلف کولر گازی گرین نشان می دهد:

ظرفیت دستگاه (BTU/h)	حداکثر طول لوله کشی (متر)	حداکثر ارتفاع لوله کشی (متر)
7000 / 9000	7	5
12000	9	5
18000	12	7
24000 / 30000	15	10

توجه داشته باشید که این مقادیر تقریبی هستند و برای اطلاعات دقیق تر، همواره به کاتالوگ و دفترچه راهنمای مدل خاص کولر گازی گرین خود مراجعه کنید.

گام دوم: نصب یونیت داخلی (پنل) به صورت گام به گام

نصب یونیت داخلی، اولین مرحله فیزیکی در فرآیند نصب کولر گازی گرین است و نیازمند دقت بالا در تراز کردن و آماده سازی مسیر لوله کشی است. این بخش به تفصیل مراحل نصب پنل را شرح می دهد.

نصب براکت نگهدارنده پنل

براکت نگهدارنده، پایه اصلی پنل داخلی است که روی دیوار نصب می شود. برای نصب صحیح آن:

1. علامت گذاری: ابتدا محل دقیق نصب براکت را روی دیوار (با توجه به فواصل استاندارد از سقف و کناره ها) مشخص کنید. از دفترچه راهنما برای الگوی سوراخ کاری استفاده کنید.
2. تراز کردن دقیق: با استفاده از تراز لیزری یا حبابی، اطمینان حاصل کنید که براکت کاملاً افقی و تراز نصب می شود. این مرحله حیاتی است؛ زیرا تراز نبودن پنل می تواند باعث نشت آب از سینی درین شود.
3. سوراخ کاری و محکم کردن پیچ و رولپلاک: نقاط علامت گذاری شده را با دریل سوراخ کرده و رولپلاک های مناسب را وارد کنید. سپس براکت را با پیچ های محکم به دیوار ثابت کنید. اطمینان حاصل کنید که براکت کاملاً مستحکم و بدون لرزش است.

حفر سوراخ عبور لوله ها و کابل ها

برای عبور لوله های مبرد، کابل برق و لوله درین، نیاز به ایجاد یک سوراخ در دیوار است:

1. انتخاب نقطه مناسب: نقطه سوراخ باید کمی پایین تر از محل اتصال لوله ها به پنل و معمولاً در گوشه پایین سمت چپ یا راست (بسته به جهت خروج لوله ها از پنل) انتخاب شود.
2. ایجاد شیب مناسب: برای تخلیه صحیح آب تقطیر، سوراخ باید دارای شیب حداقل ۱ تا ۲ سانتی متر به سمت بیرون باشد. این شیب از برگشت آب به داخل پنل جلوگیری می کند.
3. استفاده از گردبر: با استفاده از دریل و گردبر با قطر مناسب (معمولاً 60 تا 70 میلی متر)، سوراخ را حفر کنید. این ابزار به ایجاد یک سوراخ تمیز و استاندارد کمک می کند.
4. آب بندی سوراخ: پس از اتمام کار، اطراف سوراخ باید به خوبی با گچ یا فوم درزگیر، آب بندی شود تا از نفوذ هوا، حشرات یا رطوبت به داخل جلوگیری کند.

آماده سازی و عبور لوله ها و کابل ها

در این مرحله، لوله های مسی و کابل های ارتباطی آماده و از سوراخ حفر شده عبور داده می شوند.

برش و خم کاری لوله های مسی

لوله های مسی باید با دقت و به اندازه مورد نیاز برش داده شوند. هرگونه لهیدگی یا تاخوردگی در لوله ها می تواند باعث کاهش جریان مبرد و افت راندمان شود. برای این کار:

• از لوله بر مسی استفاده کنید تا برش ها تمیز و صاف باشند.
• برای خم کردن لوله ها، از خم کن لوله استفاده کنید تا از لهیدگی و کاهش قطر داخلی لوله جلوگیری شود. خم ها باید با شعاع مناسب و بدون فشار اضافی ایجاد شوند.

لوله کشی درین (تخلیه آب)

لوله درین برای خروج آب حاصل از تقطیر بخار آب در یونیت داخلی است. نصب صحیح آن برای جلوگیری از نشت آب ضروری است:

• اطمینان حاصل کنید که لوله درین دارای شیب مناسب به سمت بیرون (به سمتی که آب به راحتی تخلیه شود) باشد و هیچ نقطه بلندی در مسیر آن وجود نداشته باشد که باعث تجمع آب و گرفتگی شود.
• از اتصال مستقیم لوله درین به فاضلاب شهری خودداری کنید. بهتر است آب به محلی هدایت شود که امکان تخلیه طبیعی داشته باشد یا از پمپ درین استفاده شود.

عایق بندی کامل لوله های مبرد و درین

عایق بندی صحیح لوله های مبرد (هم لوله رفت و هم لوله برگشت) و لوله درین از اهمیت بالایی برخوردار است:

• عایق حرارتی برای لوله های مبرد از اتلاف انرژی (ورود گرما به لوله سرد یا خروج گرما از لوله گرم) جلوگیری می کند.
• عایق بندی صحیح مانع از تشکیل شبنم (کندانساسیون) روی لوله ها می شود که می تواند منجر به چکه کردن آب و آسیب به سازه یا ایجاد قارچ و کپک شود.
• لوله درین نیز باید عایق بندی شود تا از تعریق و چکه کردن آب در طول مسیر جلوگیری شود.

اتصال لوله ها و سیم کشی به یونیت داخلی

پس از آماده سازی، نوبت به اتصال لوله ها و سیم کشی به پنل داخلی می رسد:

1. اتصالات برقی: کابل برق و فرمان را طبق نقشه سیم کشی که در دفترچه راهنما آمده است، به ترمینال های مربوطه در یونیت داخلی متصل کنید. دقت در رعایت فاز، نول و ارت حیاتی است.
2. اتصال لوله های مبرد: سر لوله های مسی را که قبلاً پرچ شده اند، به اتصالات مربوطه در یونیت داخلی متصل کنید. برای سفت کردن مهره ها از آچار ترک متر استفاده کنید تا از نشتی گاز جلوگیری شود. سفت کردن بیش از حد یا کمتر از حد استاندارد، هر دو می توانند مشکل ساز باشند.
3. اتصال لوله درین: لوله تخلیه آب را به خروجی درین پنل متصل کرده و از محکم بودن آن اطمینان حاصل کنید.

قرار دادن پنل روی براکت

در نهایت، یونیت داخلی را با دقت روی براکت نگهدارنده که قبلاً نصب شده بود، قرار دهید. اطمینان حاصل کنید که پنل به درستی روی براکت نشسته و در جای خود محکم شده است. پنل باید کاملاً تراز باشد و هیچگونه لرزش یا حرکت اضافی نداشته باشد.

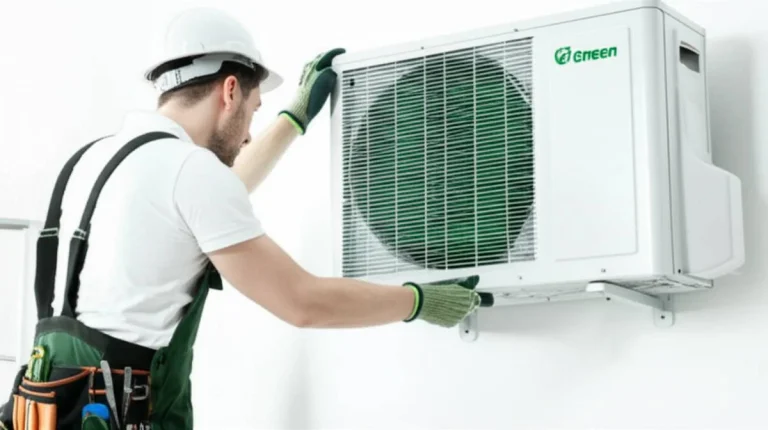

گام سوم: نصب یونیت خارجی (کندانسور) به صورت گام به گام

نصب یونیت خارجی یا کندانسور، به دلیل وزن بیشتر و اهمیت اتصال صحیح لوله های مبرد و سیم کشی، از مراحل حساس نصب کولر گازی گرین محسوب می شود. این بخش به تفصیل مراحل نصب کندانسور را تشریح می کند.

نصب پایه نگهدارنده کندانسور

کندانسور وزن زیادی دارد و نیاز به پایه های بسیار مستحکم دارد. برای نصب پایه ها:

1. انتخاب پایه مناسب: پایه های فلزی یا پلاستیکی مخصوص کولر گازی را انتخاب کنید که توانایی تحمل وزن دستگاه را داشته باشند.
2. تراز کردن: محل نصب پایه ها را روی زمین یا دیوار (بسته به نوع نصب) با دقت تراز کنید. تراز بودن کندانسور برای عملکرد صحیح کمپرسور و کاهش لرزش ضروری است.
3. محکم کردن: پایه ها را با پیچ و رولپلاک های بلند و مناسب (برای دیوار) یا پیچ های محکم به سطح زمین (برای پشت بام) ثابت کنید. استفاده از لرزه گیرهای لاستیکی در زیر کندانسور به کاهش صدا و لرزش کمک می کند.
4. قرار دادن کندانسور: یونیت خارجی را با احتیاط روی پایه ها قرار دهید و از محکم بودن آن اطمینان حاصل کنید.

اتصال لوله های مسی به کندانسور

لوله های مسی باید با دقت به شیرهای سرویس کندانسور متصل شوند:

1. پرچ کردن سر لوله ها: سر لوله های مسی را که از یونیت داخلی آمده اند، با ابزار پرچ کن (Flaring Tool) به دقت شیپوری کنید. کیفیت پرچ برای جلوگیری از نشتی حیاتی است.
2. اتصال مهره ها: مهره های لوله ها را به شیرهای سرویس کندانسور متصل کرده و با آچار ترک متر به گشتاور توصیه شده توسط سازنده سفت کنید. سفت کردن بیش از حد یا کمتر از حد می تواند منجر به نشتی شود.

سیم کشی یونیت خارجی

اتصال کابل های برق و فرمان بین یونیت داخلی و خارجی باید طبق نقشه سیم کشی دفترچه راهنما انجام شود:

• کابل برق اصلی و کابل های فرمان را به ترمینال های مشخص شده در یونیت خارجی متصل کنید.
• رعایت صحیح فاز، نول و سیم ارت برای ایمنی و عملکرد دستگاه ضروری است.
• از محکم بودن تمامی اتصالات برقی اطمینان حاصل کنید و کابل ها را به خوبی عایق بندی و منظم کنید.

وکیوم کردن (خلاءسازی) کامل سیستم

یکی از حساس ترین و حیاتی ترین مراحل نصب کولر گازی گرین، وکیوم کردن کامل سیستم است. این مرحله تضمین کننده عملکرد طولانی مدت و بهینه دستگاه خواهد بود.

چرا وکیوم کردن ضروری است؟

وکیوم کردن به معنای تخلیه کامل هوا و رطوبت (بخار آب) از داخل لوله کشی مبرد است. وجود هوا یا رطوبت در سیستم مبرد پیامدهای جدی دارد:

• آسیب به کمپرسور: رطوبت با روغن کمپرسور واکنش داده و اسید تولید می کند که به قطعات داخلی کمپرسور آسیب می رساند.
• کاهش راندمان: هوای غیرقابل تراکم در سیستم، باعث افزایش فشار و کاهش توانایی مبرد در جذب و دفع حرارت می شود که منجر به کاهش بازدهی سرمایش/گرمایش و افزایش مصرف برق می گردد.
• افزایش فشار کاری: وجود هوا باعث افزایش فشار کلی در سیستم شده و به کمپرسور فشار بیشتری وارد می کند.

مراحل دقیق وکیوم

1. اتصال پمپ وکیوم و گیج مانوفولد: شیلنگ آبی گیج مانوفولد را به شیر سرویس لوله بزرگ تر (لوله ساکشن) و شیلنگ قرمز را به شیر سرویس لوله کوچک تر (لوله دیسشارژ) کندانسور متصل کنید. شیلنگ مرکزی گیج را به پمپ وکیوم وصل کنید.
2. باز کردن شیر گیج: شیرهای گیج مانوفولد را باز کنید.
3. روشن کردن پمپ وکیوم: پمپ وکیوم را روشن کنید و اجازه دهید سیستم شروع به خلاءسازی کند.
4. مدت زمان وکیوم: مدت زمان وکیوم بستگی به طول لوله کشی و ظرفیت پمپ وکیوم دارد. به طور کلی، برای کولر گازی های خانگی، حداقل 15 تا 30 دقیقه خلاءسازی توصیه می شود. گیج باید به فشار خلاء مناسب (حدود 500 میکرون یا کمتر) برسد.
5. حفظ خلاء: پس از رسیدن به فشار مطلوب، پمپ وکیوم را خاموش کرده و شیرهای گیج مانوفولد را ببندید. سیستم را برای حداقل 10 تا 15 دقیقه در حالت خلاء نگه دارید تا مطمئن شوید هیچ نشتی وجود ندارد (عقربه گیج نباید بالا برود).

تست نشتی

پس از اتمام وکیوم، قبل از رهاسازی مبرد، باید تست نشتی انجام شود تا از عدم وجود هرگونه سوراخ یا اتصال نامناسب اطمینان حاصل شود:

• با استفاده از کف صابون یا اسپری نشت یاب الکترونیکی، تمامی اتصالات (هم در یونیت داخلی و هم در یونیت خارجی) را بررسی کنید.
• در صورت مشاهده حباب یا تغییر رنگ در اسپری نشت یاب، نشتی وجود دارد و باید اتصال مربوطه سفت یا مجدداً پرچ شود.

باز کردن شیرهای سرویس و رهاسازی مبرد

پس از اطمینان از عدم نشتی و وکیوم کامل، می توانید مبرد موجود در یونیت خارجی را به داخل سیستم رها کنید:

1. ابتدا شیر سرویس لوله کوچک تر را (با آچار آلن) به آرامی و به طور کامل باز کنید.
2. سپس، شیر سرویس لوله بزرگ تر را نیز به آرامی و به طور کامل باز کنید.
3. گیج مانوفولد را جدا کنید.

شارژ مبرد تکمیلی (در صورت نیاز)

کولر گازی های گرین معمولاً برای طول لوله کشی استاندارد (حدود 5 متر)، دارای میزان مبرد کافی هستند. اما اگر طول لوله کشی از این مقدار بیشتر شود، نیاز به شارژ گاز تکمیلی وجود دارد:

• میزان مبرد اضافی مورد نیاز بر اساس طول لوله کشی مازاد در دفترچه راهنما ذکر شده است (معمولاً چند گرم به ازای هر متر لوله اضافی).
• برای شارژ دقیق مبرد، از ترازو دیجیتال و سیلندر گاز مبرد با نوع مناسب (طبق مشخصات دستگاه) استفاده کنید.
• مبرد را به آرامی و در فاز مایع (اگر دستگاه روشن نیست) یا گازی (اگر دستگاه روشن است) وارد سیستم کنید.

گام چهارم: راه اندازی و تست عملکرد نهایی کولر گازی گرین

پس از اتمام مراحل نصب فیزیکی و شارژ مبرد، مرحله نهایی راه اندازی و تست عملکرد کولر گازی گرین است. این گام برای اطمینان از صحت نصب و کارایی کامل دستگاه ضروری است.

بررسی مجدد تمامی اتصالات (برق و مکانیکی)

قبل از روشن کردن دستگاه، یک بار دیگر تمامی اتصالات را به دقت بررسی کنید:

• اتصالات برقی: از محکم بودن سیم ها در ترمینال ها و رعایت فاز، نول و ارت اطمینان حاصل کنید. کابل ها باید به خوبی عایق بندی شده باشند و در معرض خطر نباشند.
• اتصالات مکانیکی: از سفت بودن مهره های لوله های مبرد (که با آچار ترک متر بسته شده اند)، محکم بودن براکت های نگهدارنده پنل و پایه های کندانسور اطمینان حاصل کنید.

روشن کردن دستگاه و بررسی اولیه

با وصل کردن برق اصلی، دستگاه را روشن کنید و به دقت عملکرد آن را زیر نظر بگیرید:

• عملکرد کمپرسور: باید به آرامی و بدون صدای غیرعادی شروع به کار کند.
• فن ها: فن یونیت داخلی و خارجی باید بدون مشکل و با سرعت مناسب بچرخند.
• صدای غیرعادی و لرزش: به هرگونه صدای اضافی، تق تق، سوت کشیدن یا لرزش غیرطبیعی توجه کنید. این موارد می توانند نشان دهنده مشکلات در نصب یا نقص فنی باشند.

بررسی عملکرد سرمایش/گرمایش

برای اطمینان از عملکرد صحیح دستگاه در تولید هوای مطبوع:

• اندازه گیری دمای هوای خروجی: با استفاده از دماسنج، دمای هوای خروجی از یونیت داخلی را اندازه گیری کنید. در حالت سرمایش باید دمای هوا به طور محسوسی پایین تر از دمای محیط باشد و در حالت گرمایش، دمای هوا باید گرم تر از محیط باشد.
• فشار گاز با مانومتر: نصاب حرفه ای می تواند با اتصال مانومتر به شیرهای سرویس، فشار گاز مبرد را در حالت کارکرد دستگاه بررسی کند تا از میزان صحیح شارژ گاز و عملکرد مطلوب کمپرسور اطمینان حاصل کند.

کنترل خروج آب از لوله درین

پس از مدتی کارکرد دستگاه در حالت سرمایش، باید آب تقطیر شده از لوله درین خارج شود. این آب باید به صورت پیوسته و بدون برگشت به داخل پنل تخلیه گردد. عدم خروج آب یا خروج نامنظم آن می تواند نشان دهنده گرفتگی یا شیب نامناسب در لوله کشی درین باشد.

نصب کولر گازی گرین: خودتان انجام دهید یا به متخصص بسپارید؟ (مقایسه جامع)

تصمیم گیری برای نصب کولر گازی گرین توسط خودتان (DIY) یا سپردن آن به یک نصاب حرفه ای، بستگی به میزان دانش فنی، ابزار در دسترس، و ارزیابی ریسک های مرتبط دارد. هر دو روش مزایا و معایب خاص خود را دارند که در ادامه به مقایسه آن ها می پردازیم.

مزایا و معایب نصب DIY

اگرچه نصب شخصی کولر گازی ممکن است در نگاه اول جذاب به نظر برسد، اما چالش های خاص خود را دارد.

• مزایا:
  • صرفه جویی در هزینه اولیه نصب: اصلی ترین محرک برای نصب DIY، حذف هزینه دستمزد نصاب است.
• معایب:
  • نیاز به دانش و ابزار تخصصی: نصب کولر گازی نیازمند آشنایی با اصول تبرید، برق کاری و استفاده از ابزارهای خاص (مانند پمپ وکیوم، گیج مانوفولد، پرچ کن) است که تهیه یا اجاره آن ها می تواند هزینه بر باشد.
  • ریسک بالای خطا: هرگونه اشتباه در لوله کشی، سیم کشی یا وکیوم کردن می تواند منجر به نشت گاز، کاهش راندمان، آسیب به کمپرسور و حتی خطرات ایمنی شود.
  • ابطال گارانتی: همانطور که قبلاً ذکر شد، بسیاری از تولیدکنندگان در صورت عدم نصب توسط متخصص مجاز، گارانتی دستگاه را باطل می کنند.
  • صرف زمان زیاد: برای افراد فاقد تجربه، فرآیند نصب می تواند زمان بر و خسته کننده باشد.

مزایا و معایب استفاده از نصاب حرفه ای

سپردن کار به متخصصان، راهکار پیشنهادی برای اکثر کاربران است.

• مزایا:
  • تضمین کیفیت و اصولی بودن نصب: نصاب های مجرب با تمامی استانداردها و نکات فنی آشنا هستند و نصب را به بهترین نحو انجام می دهند.
  • حفظ گارانتی دستگاه: نصب توسط نمایندگی ها یا تکنسین های مجاز، گارانتی دستگاه را معتبر نگه می دارد.
  • تجربه و مهارت: سرعت و دقت در انجام کار و عیب یابی مشکلات احتمالی.
  • ابزارهای تخصصی: نصاب های حرفه ای به تمامی ابزارهای لازم دسترسی دارند.
  • ایمنی بالا: رعایت تمامی نکات ایمنی در طول فرآیند نصب.
• معایب:
  • هزینه بیشتر: اصلی ترین عیب، هزینه دستمزد نصاب است که باید در بودجه بندی اولیه در نظر گرفته شود.

---

چگونه یک نصاب مجرب و معتبر برای کولر گازی گرین پیدا کنیم؟

انتخاب یک نصاب حرفه ای و مورد اعتماد، گامی مهم در تضمین عملکرد صحیح کولر گازی گرین شماست. برای این منظور، به نکات زیر توجه کنید:

1. مجوز رسمی: اطمینان حاصل کنید که نصاب یا شرکت خدماتی دارای مجوز رسمی از مراجع ذیصلاح و همچنین نمایندگی یا تأییدیه از برند گرین باشد.
2. سابقه کاری و تجربه: از سابقه کاری نصاب و تعداد پروژه های مشابهی که انجام داده است، سؤال کنید. تجربه عملی در نصب کولر گازی های گرین بسیار ارزشمند است.
3. نظرات مشتریان: نظرات و بازخوردهای مشتریان قبلی در وب سایت، شبکه های اجتماعی یا انجمن های تخصصی را بررسی کنید.
4. ارائه فاکتور و گارانتی نصب: نصاب معتبر باید فاکتور رسمی برای خدمات خود ارائه دهد و کیفیت نصب را تضمین کند. گارانتی نصب به شما اطمینان می دهد که در صورت بروز مشکل ناشی از نصب، مسئولیت آن بر عهده نصاب خواهد بود.
5. قیمت منصفانه: قیمت های پیشنهادی نصاب های مختلف را مقایسه کنید. ارزان ترین گزینه همیشه بهترین نیست؛ اما از پرداخت هزینه های گزاف نیز اجتناب کنید. قبل از شروع کار، بر سر قیمت نهایی توافق کنید.

نگهداری و سرویس های دوره ای پس از نصب (ضامن عملکرد بلندمدت)

نصب صحیح کولر گازی گرین تنها آغاز راه است. برای اطمینان از عملکرد بهینه، حفظ راندمان و افزایش طول عمر دستگاه، نگهداری منظم و سرویس های دوره ای پس از نصب از اهمیت بالایی برخوردارند. این اقدامات از بروز مشکلات جدی جلوگیری کرده و هزینه های تعمیرات احتمالی را کاهش می دهند.

تمیز کردن منظم فیلترهای هوا

فیلترهای هوای یونیت داخلی، وظیفه جذب گرد و غبار و ذرات معلق در هوا را بر عهده دارند. کثیف شدن این فیلترها می تواند منجر به کاهش جریان هوا، افت بازدهی سرمایش/گرمایش، افزایش مصرف انرژی و حتی رشد باکتری ها و قارچ ها شود.

• روش تمیز کردن: فیلترها را طبق دستورالعمل دفترچه راهنما خارج کنید. معمولاً با آب گرم و صابون ملایم قابل شستشو هستند. پس از شستشو، اجازه دهید کاملاً خشک شوند و سپس آن ها را در جای خود قرار دهید.
• زمان بندی: توصیه می شود فیلترها را حداقل ماهی یک بار (بسته به میزان استفاده و آلودگی محیط) تمیز کنید. در فصول پرکاربرد مانند تابستان، ممکن است نیاز به تمیز کردن بیشتر باشد.

سرویس سالیانه توسط تکنسین متخصص

علاوه بر نگهداری روزمره توسط کاربر، انجام سرویس سالیانه توسط یک تکنسین متخصص برای کولر گازی گرین ضروری است. این سرویس جامع تر بوده و شامل بررسی های فنی دقیق تری می شود.

• بررسی گاز مبرد: تکنسین میزان گاز مبرد را بررسی می کند و در صورت نیاز، شارژ گاز تکمیلی را انجام می دهد.
• تمیز کردن کندانسور و اوپراتور: کویل های یونیت داخلی (اوپراتور) و یونیت خارجی (کندانسور) که مسئول تبادل حرارت هستند، با گذشت زمان کثیف می شوند. تمیز کردن آن ها با مواد مخصوص، راندمان دستگاه را به شدت افزایش می دهد.
• بررسی اتصالات برقی: تمامی اتصالات برقی از نظر شل شدن، خوردگی یا آسیب دیدگی بررسی می شوند.
• بررسی لوله های درین: مسیر تخلیه آب بررسی و در صورت لزوم تمیز می شود تا از گرفتگی و نشت آب جلوگیری شود.
• بررسی کمپرسور و فن ها: عملکرد کمپرسور، فن های داخلی و خارجی از نظر صدا، لرزش و سلامت فنی ارزیابی می شود.

بازرسی دوره ای لوله ها و اتصالات برای نشتی

به صورت دوره ای، لوله های مسی و تمامی اتصالات (هم در یونیت داخلی و هم در یونیت خارجی) را برای یافتن هرگونه نشانه نشتی مبرد بررسی کنید. این نشانه ها می تواند شامل لکه های روغنی در اطراف اتصالات یا کاهش محسوس قدرت سرمایش/گرمایش باشد. در صورت مشاهده هرگونه نشانه، فوراً با تکنسین متخصص تماس بگیرید.

سخن پایانی

نصب کولر گازی گرین، فراتر از یک وظیفه فنی صرف، یک سرمایه گذاری بلندمدت در آسایش و بهره وری انرژی است. همانطور که در این راهنما به تفصیل تشریح شد، هر مرحله از فرآیند نصب، از انتخاب محل مناسب و آماده سازی ابزار تا وکیوم کردن دقیق و راه اندازی نهایی، اهمیت ویژه ای دارد. نادیده گرفتن حتی کوچک ترین جزئیات می تواند به کاهش راندمان، افزایش هزینه های برق، خرابی زودهنگام کمپرسور و حتی ابطال گارانتی دستگاه منجر شود. اگرچه نصب DIY می تواند در هزینه های اولیه صرفه جویی کند، اما با ریسک های قابل توجهی همراه است که در بلندمدت ممکن است هزینه های بیشتری را به شما تحمیل کند.

توصیه اکید بر این است که برای نصب کولر گازی گرین، همواره از خدمات نصابان مجرب و دارای مجوز رسمی استفاده کنید. نصاب حرفه ای با دانش تخصصی، ابزارهای استاندارد و تجربه کافی، تضمین می کند که دستگاه شما با رعایت تمامی پروتکل های ایمنی و فنی نصب شده و بهترین عملکرد و طول عمر ممکن را ارائه دهد. این سرمایه گذاری در نصب صحیح، در نهایت به صرفه جویی در هزینه های جاری و بهره مندی حداکثری از قابلیت های دستگاه منجر خواهد شد. برای اطمینان از نصب صحیح و دریافت خدمات پس از فروش معتبر، همواره با نمایندگی های رسمی گرین یا مراکز خدماتی مورد تأیید تماس بگیرید و از مشاوره تخصصی آن ها بهره مند شوید. کیفیت نصب، ضامن آسایش و کارایی پایدار کولر گازی شماست.
